实验七 串行密码锁实验

实验目的

1. 学习使用状态机来控制电路工作，在不同的状态下完成相应的功能；
2. 进一步掌握时序逻辑电路的基本分析和设计方法；

实验内容

设计一个四位 16 进制串行电子密码锁，其具体功能如下：

（1）设置密码：用户可串行设置四位 16 进制密码；

（2）验证密码：用户串行输入密码，如密码符合则点亮开锁灯，若不符合则点亮错误灯；

设计需求

1. 设计一个四位的串行密码锁，通过模式开关来决定密码锁是设置密码还是验证密码，由密码输入开关输入密码，通过时钟上沿送入密码锁，这样串行设置或验证四位密码，复位按键下降沿可以随时复位密码锁状态。
2. 使用时钟模块上的复位开关 CLK 作为手动时钟输入，复位开关 RST 作为复位输入。
3. 使用一个开关模块上的四个开关作密码锁的四位密码输入 Code[3:0]；另一个开关模块上的一个开关作为模式选择 Mode。
4. 使用开关模块上的发光二极管作为开锁指示灯 Unlock 和错误指示灯 Err。

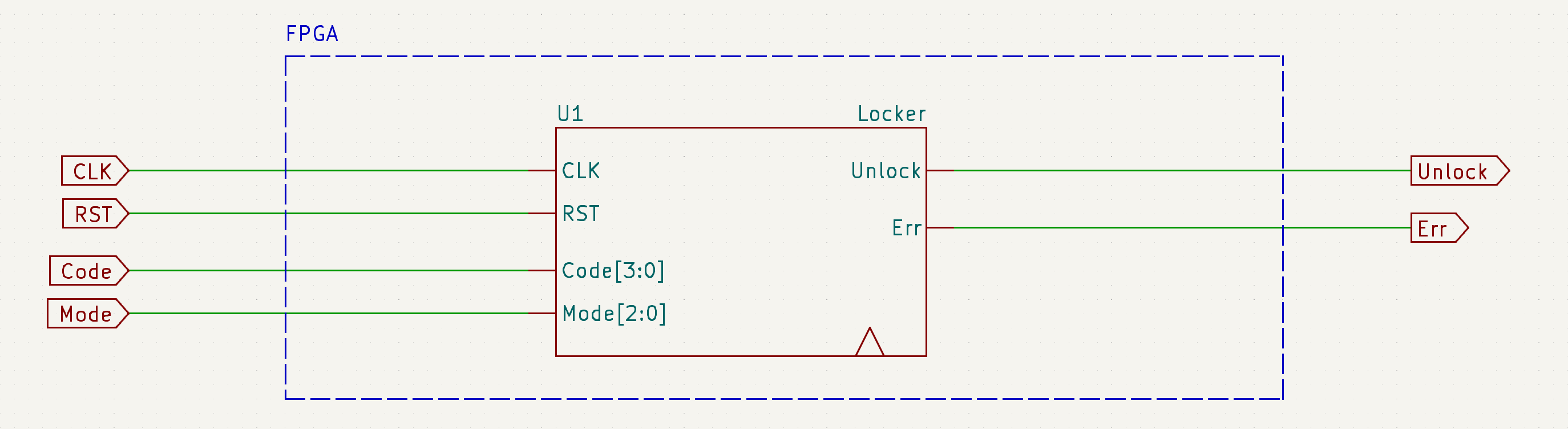

设计框图

flowchart LR

  CLK[复位开关CLK]:::periph -- CLK ---> lock;

  RST[复位开关RST]:::periph -- RST ---> lock;

  Code[拨动开关Code]:::periph -- Code ---> lock;

  Mode[拨动开关Mode]:::periph -- Mode ---> lock;

  subgraph FPGA
    direction BT
    lock[密码锁Lock]:::seq;
  end

  lock -- Unlock --> led1[发光二极管]:::periph;

  lock -- Err --> led2[发光二极管]:::periph;

  classDef comb fill:#e8f5e9,stroke:#43a047;   %% green
  classDef seq fill:#ffecb3,stroke:#ffa000;    %% orange
  classDef periph fill:#e3f2fd,stroke:#2196f3; %% blue
  linkStyle default opacity:1.0

原理图

串行密码锁

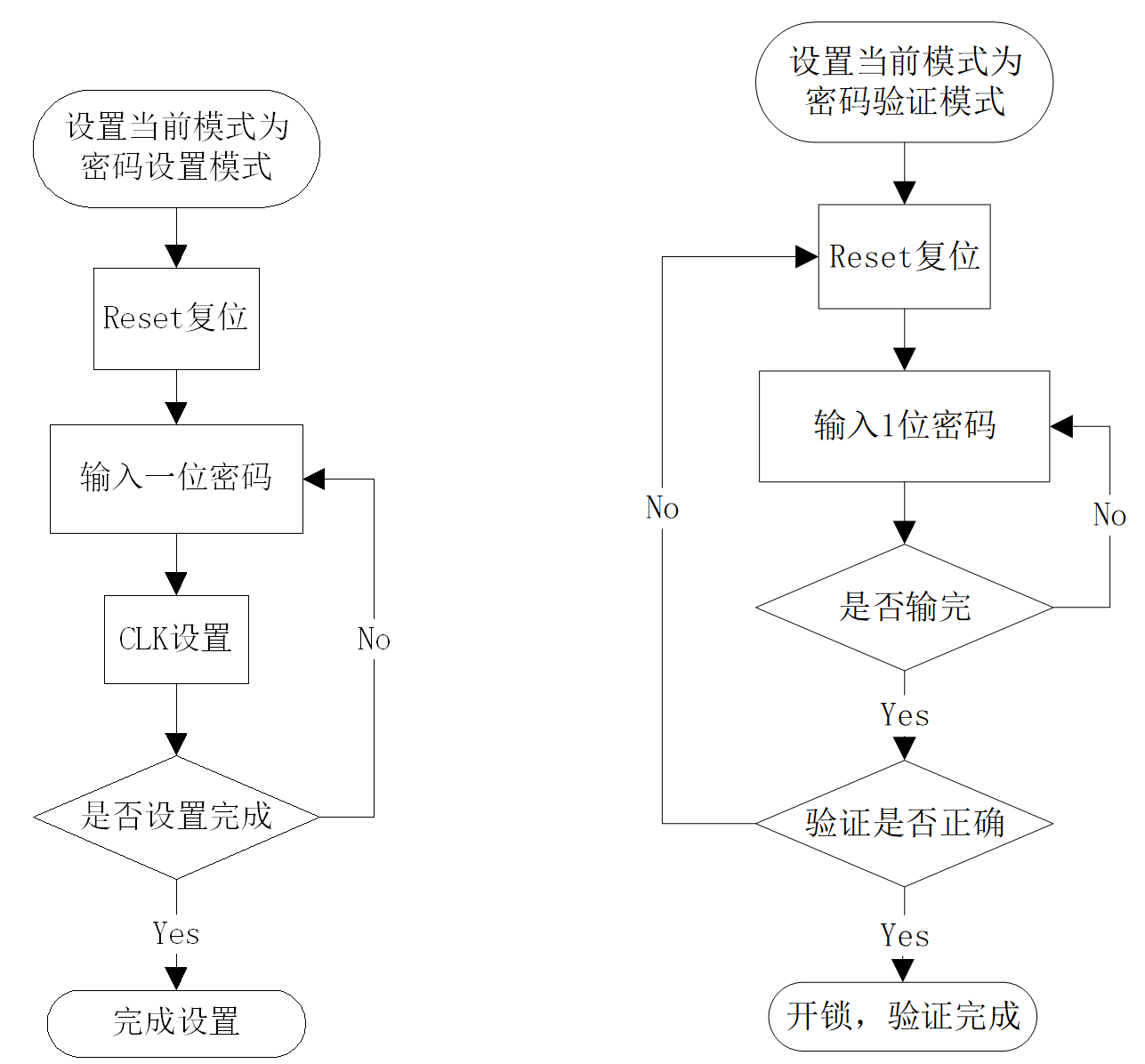

本实验中的密码锁为串行密码锁，无论是密码的设置和验证都是采用串行的方式。验证密码时用户将密码一个个按顺序输入，如果密码符合则密码锁被打开，否则需要重新输入。 在基本功能要求下，密码锁有两种模式，一种为设置密码模式，另外一种为验证密码模式，这两种模式下密码锁的具体工作流程如下图所示：

从上面的流程图可以看出，每次进入设置或验证模式都需要进行一次复位，然后开始真正进入相应工作流程，每次输入一位密码后，都需要通过 CLK 来输入当前密码位。 在验证模式下，当四位密码都输入完成后再统一验证密码是否正确，在验证过程中，如果 RST 按下则重新开始验证。 在设计的过程中要充分考虑各种情况，画出相应的状态转移图，如密码验证过程中密码锁的状态机参考如下图所示：

flowchart LR
  ANY(( 任意状态 )) -- RST ---> S0((&nbsp &nbsp S0 &nbsp &nbsp));

  S0 -- 保存第1位密码 ---> S1((&nbsp &nbsp S1 &nbsp &nbsp));
  S1 -- 保存第2位密码 ---> S2((&nbsp &nbsp S2 &nbsp &nbsp));
  S2 -- 保存第3位密码 ---> S3((&nbsp &nbsp S3 &nbsp &nbsp));
  S3 -- 保存第4位密码 ---> S4((&nbsp &nbsp S4 &nbsp &nbsp));

  linkStyle default opacity:1.0

状态 S0：RST 后进入，CLK 保存第 1 位密码，转 S1

状态 S1：CLK 保存第 2 位密码，转 S2

状态 S2：CLK 保存第 3 位密码，转 S3

状态 S3：CLK 保存第 4 位密码，转 S4

状态 S4：检查密码是否正确

注意

本状态转移图与实验指导书并不一致，密码锁的工作流程并不局限于这个流程，可自由设计，自洽即可。

下面给出密码验证部分的代码，假定密码为 16'h1234，仅供参考

module Lock(
    input wire[3:0] Code,
    input wire Mode,
    input wire CLK,
    input wire RST,
    output reg Unlock,
    output reg Err
);

    reg [15:0]token;

    parameter S0=3'b000,S1=3'b001,S2=3'b011,S3=3'b111,S4=3'b110;
    parameter password=16'h1234;

    reg[2:0] state, next_state;

    always_ff @(posedge CLK or posedge RST)
    begin
        if (RST)
            state <= S0;
        else begin
            case(state)
                S0: token[3:0] <= Code;
                S1: token[7:4] <= Code;
                S2: token[11:8] <= Code;
                S3: token[15:12] <= Code;
                default: ;
            endcase
            state<=next_state;
        end
    end

    always_comb begin
        case(state)
            S0:  next_state<=S1;
            S1:  next_state<=S2;
            S2:  next_state<=S3;
            S3:  next_state<=S4;
            S4:  next_state<=S4;
            default: next_state<=S0;
        endcase
    end

    always_comb begin
        if (state == S4 ) begin
            if (token == password) begin
                Unlock = 1;
                Err = 0;
            end
            else begin
                Unlock = 0;
                Err = 1;
            end
        end else begin
            Unlock = 0;
            Err = 0;
        end
    end

endmodule

管脚绑定

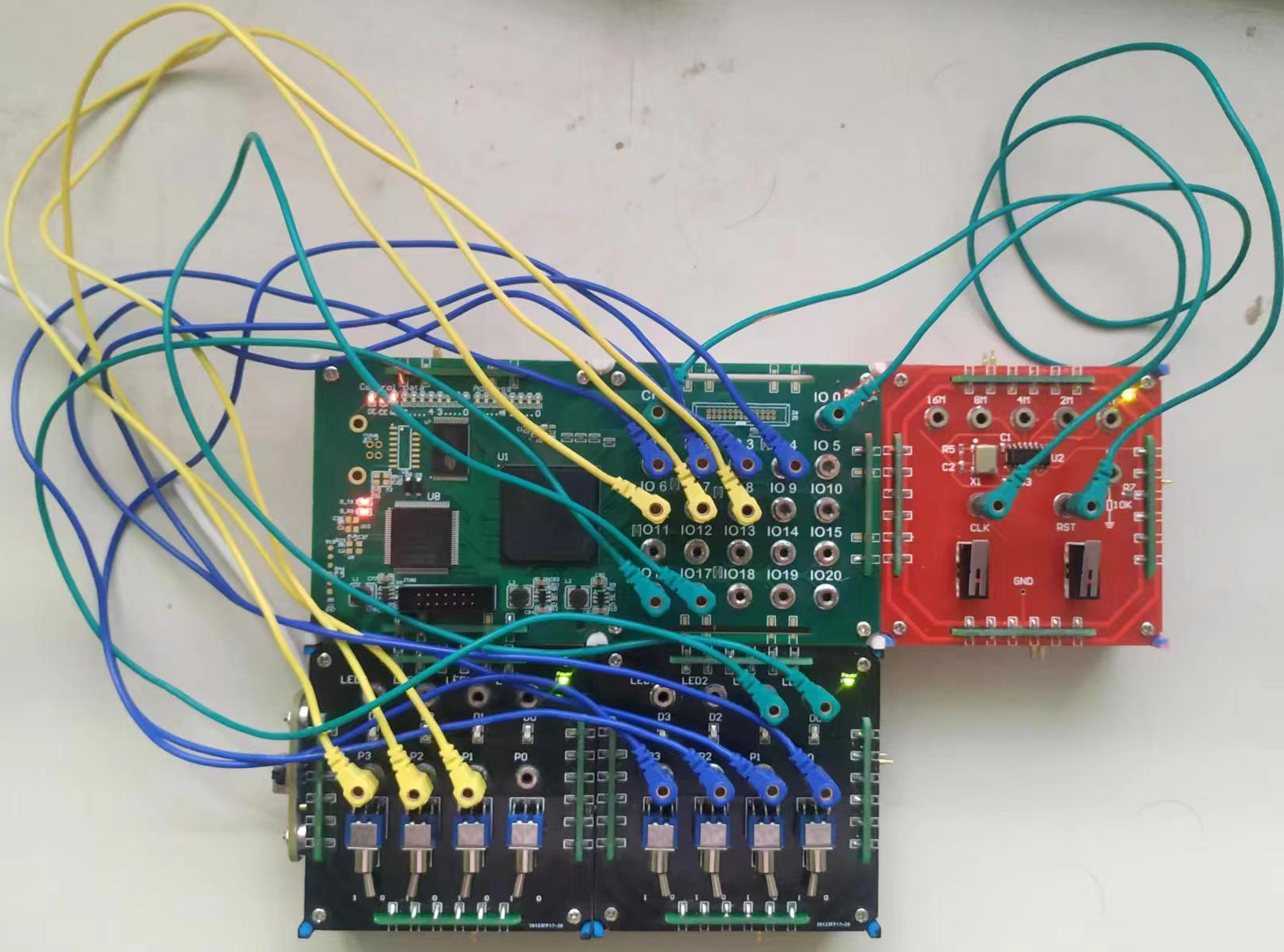

使用可编程模块上的接插孔连接开关和发光数码管，其中 CLK 作为时钟输入 CLK，IO0 作为复位输入 RST，IO1 ~ IO4 作为密码输入 Code[3:0]，IO11 作为模式选择 Mode，IO16 和 IO17 分别作为开锁指示 Unlock 和错误指示 Err。 具体约束文件如下：

#CLK input
set_property -dict {PACKAGE_PIN J19 IOSTANDARD LVCMOS33} [get_ports CLK];     #CLK接插孔

#RST input
set_property -dict {PACKAGE_PIN K18 IOSTANDARD LVCMOS33} [get_ports RST];     #IO0接插孔

# Code input
set_property -dict {PACKAGE_PIN M21 IOSTANDARD LVCMOS33} [get_ports Code[3]];     #IO1接插孔
set_property -dict {PACKAGE_PIN N20 IOSTANDARD LVCMOS33} [get_ports Code[2]];     #IO2接插孔
set_property -dict {PACKAGE_PIN N22 IOSTANDARD LVCMOS33} [get_ports Code[1]];     #IO3接插孔
set_property -dict {PACKAGE_PIN P21 IOSTANDARD LVCMOS33} [get_ports Code[0]];     #IO4接插孔

# Mode input
set_property -dict {PACKAGE_PIN W21 IOSTANDARD LVCMOS33} [get_ports Mode];     #IO11接插孔

# Unlock output
set_property -dict {PACKAGE_PIN AA18 IOSTANDARD LVCMOS33} [get_ports Unlock];     #IO16接插孔

# Err output
set_property -dict {PACKAGE_PIN AB18 IOSTANDARD LVCMOS33} [get_ports Err];     #IO17接插孔

# required if touch button used as manual clock source
set_property CLOCK_DEDICATED_ROUTE FALSE [get_nets CLK_IBUF]

set_property CFGBVS VCCO [current_design]
set_property CONFIG_VOLTAGE 3.3 [current_design]

实验步骤

1. 使用 vivado2019.2 新建一个工程，编写 system verilog 代码，并进行综合；
2. 进行功能仿真；
3. 使用时钟模块，开关模块和可编程模块，进行电路连接；
4. 管脚绑定，编译并下载，观察实验结果。

提高要求

1. 密码预置：为管理员创建万用密码以备管理。
2. 系统报警：开锁三次失败后点亮报警灯，并锁定密码锁，只有输入管理员密码才可开锁，并解除报警。

思考题

说明

这个思考题是助教加的，主要目的是希望大家可以理解数字逻辑设计的一些基本内容。

不强制回答，但我相信这对大部分人来说有帮助。

1. System Verilog 中事件的发生顺序

   请阅读下面这段 System Verilog 代码：

   typedef enum {STATE_0, STATE_1, STATE_2, STATE_3} state_type;
   state_type state_r;
   state_type tmp_state_w, tmp_state_r;

   always_ff @(posedge clk) begin
       if(rst) begin
           state_r <= STATE_0;
       end else begin
           case(state_r)
               STATE_0: begin
                   state_r <= STATE_1;
               end
               STATE_1: begin
                   state_r <= STATE_2;
               end
               STATE_2: begin
                   state_r <= STATE_3;
               end
               STATE_3: begin
                   state_r <= STATE_0;
               end
           endcase
       end
   end

   always_ff @(posedge clk) begin
       if(rst) begin
           tmp_state_r <= STATE_0;
       end else begin
           tmp_state_r <= state_r; // TODO: state_r 是新的还是旧的？
       end
   end

   always_comb begin
       tmp_state_w = state_r;
   end


   假定当前 clk 上升沿过后，state_r 为 STATE_1，tmp_state_r 为 STATE_0，rst 一直为低。

   请画出这之后三个周期的波形。跟仿真结果作比较。

   根据结果，对以下的事件进行排序：

   clk 上升沿到来 -> (1) -> (2) -> (3) -> clk 上升沿到来

   分别填入：组合逻辑计算完毕，寄存器输入准备完成，寄存器值切换。

   简要画出上述 Verilog 代码的电路图，并对你填入的顺序进行解释。

2. 手动 v.s. 自动

   在本实验中，我们实现了手动控制的串行密码锁。在每次切换模式输入的时候，我们需要重新按下 RST 来保证逻辑正确。

   那有没有一种方法能够让电路自己检测模式的变化，自动进行 RST 呢？

   一种很朴素的想法是，在代码中直接响应各个模式开关的边沿。这意味着你不仅要向设计引入多个时钟，同时还要响应信号的双边沿，这肯定是不可行的。

   那有没有什么信号是一直在变化的呢？对，我们可以将所有响应按钮上升沿的逻辑，全部转换为响应时钟，而将 clk 和 rst 当作两个电平信号进行使用。

   这需要我们解决两个问题：

   1. clk 被按下后，会保持多个周期。而我们只希望响应 clk 的上升沿。如何处理？
   2. 如何通过时钟监测模式输入的变化？

   请尝试解决这两个问题，给出简要的实现逻辑。

实验报告

1. 整理出完整、清晰的代码，并详细添加注释说明电路的工作原理。
2. 给出软件仿真的结果。
3. 说明电路功能测试的结果，并与软件仿真的结果相比较。
4. 总结调试中所遇到的问题及解决方法。

---

最后更新: 2024年5月31日

作者：cuibst (29.07%), 李山山 (64.71%), Jiajie Chen (3.46%), liuh22 (2.77%)
