实验五-Extra AI-Coder：四位全加器

概述

本指导书以实验五 四位全加器为例，介绍如何借助 AI-Coder 插件完成从工程创建、代码编写、功能仿真到综合实现的完整 FPGA 开发流程。AI-Coder 是一个集成在 VS Code 网页版中的智能助手插件，它提供了：

  • Vivado 操作按钮：一键执行创建工程、仿真、综合、实现、生成 bitstream 等常用操作
  • AI 辅助功能：通过自然语言对话，让 AI 根据实验需求自动生成 RTL 代码、testbench
  • 日志粘贴与纠错：将 Tcl Console 的最近日志粘贴到输入框，由 AI 分析错误并给出修复建议。

本次实验你将掌握：

  • AI-Coder 插件的完整操作流程，能借助 AI 完成 FPGA 开发全链路
  • 四位全加器的代码实现、仿真验证与硬件下板测试
  • 用 AI 自动分析 Vivado 报错、快速定位问题的方法

前置准备与提醒

目前实验在VS Code网页端进行完成，每位同学都会分配独立的容器，按照网络学堂分发的网站进行登录测试，请制定好工作目录，确保Vivado正常运行。

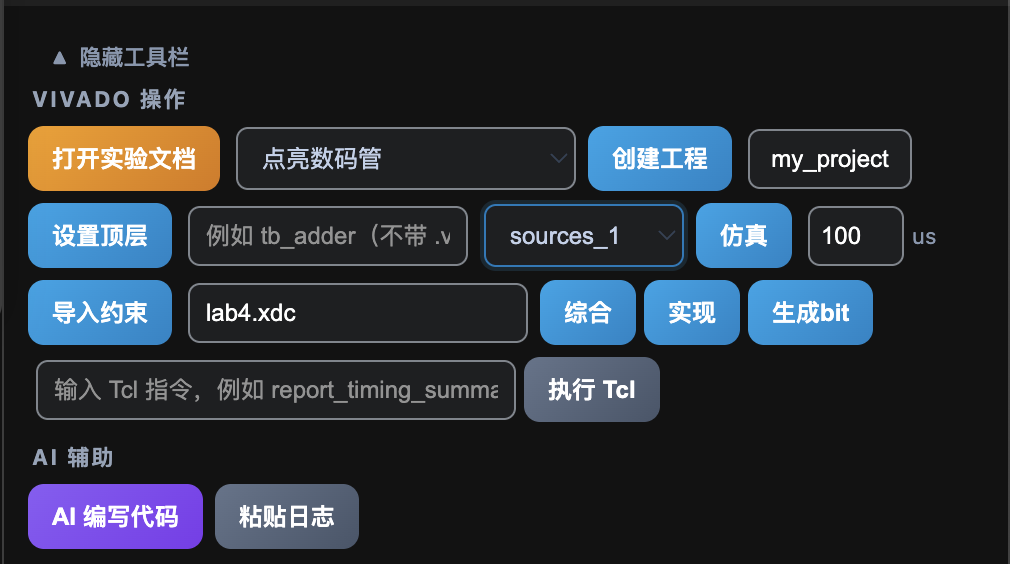

点击左侧边栏的 AI-Coder 图标，打开插件面板，可以看到如下界面：

AI-Coder 界面

建议右键点击左侧边栏的AI-Coder图标，选择移动到右侧边栏，避免切换代码 / 波形页面时插件会话被自动回收。

碰到问题

这是我们首次引入AI辅助硬件实验，如果遇到问题，请查FAQ或联系解决，也欢迎积极提供新功能建议。

完整流程预览与速查

步骤 操作 使用的按钮 / 功能 注意事项
1 创建 / 打开工程 创建工程 + 工程名输入框 提前打开对应实验文件夹
2 确认实验需求与约束规则 打开实验文档 + 实验下拉 本次选择四位全加器
3 编写 RTL/Testbench AI 编写代码 或自然语言对话 不要直接使用 AI 生成的约束文件
4 行为级仿真验证功能 仿真 + 时间输入框 Testbench 需符合命名规则
5 导入官方 XDC 约束 导入约束 + XDC 路径输入 使用实验文档提供的约束
6 综合 综合 耗时 1-3 分钟，勿重复点击
7 实现 实现 耗时 2-5 分钟，勿重复点击
8 生成 Bitstream 生成 bit 生成后核对文件存在
9 硬件烧写测试 OpenOCD 命令 / 烧写工具 提前连接实验箱并上电
— 手动执行命令 执行 Tcl 用于高级诊断
— 错误排查 粘贴日志 + 自然语言对话 补充问题描述再发送

实验步骤

第一步：创建 / 打开 Vivado 工程

插件默认在当前 VS Code 打开的工作区下创建工程，若需新建工程请确保当前目录不存在对应工程；若已存在同名工程，插件会直接打开旧工程，如需覆盖请先手动删除旧工程文件夹。

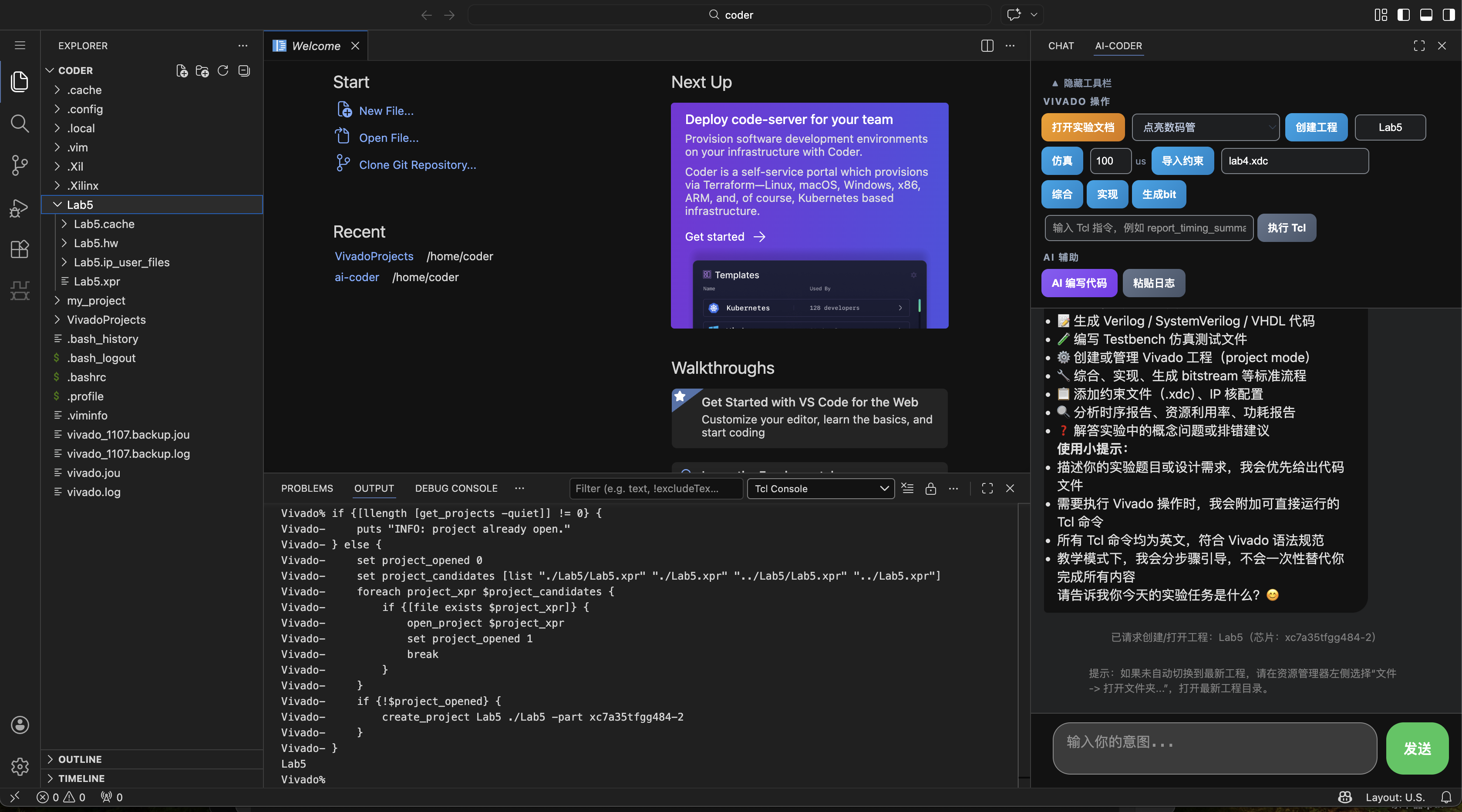

  1. 在 AI-Coder 面板顶部找到 “创建工程” 按钮，旁边有工程名输入框
  2. 将输入框改为你想要的工程名，例如 Lab5 ，注意所有工程目录、文件名、模块名、路径仅可使用英文、数字、下划线，不要出现中文、空格、特殊字符（如 @/ 中文括号 / 空格），否则会出现各类无法定位的编译 / 运行错误。
  3. 点击 “创建工程” 按钮。

如下，可以看到已经创建Lab5工程：

AI-Coder 界面

默认芯片型号

插件默认使用 xc7a35tfgg484-2，与实验箱 FPGA 型号一致。

持久化存储目录

只有在 ~/ 即 /home/coder/ 内的文件会被持久化存储，其他路径下的文件会随着 Docker 重启而消失。建议在 ~/VivadoProjects

下创建新工程。

第二步：切换到对应的工程目录并阅读实验文档

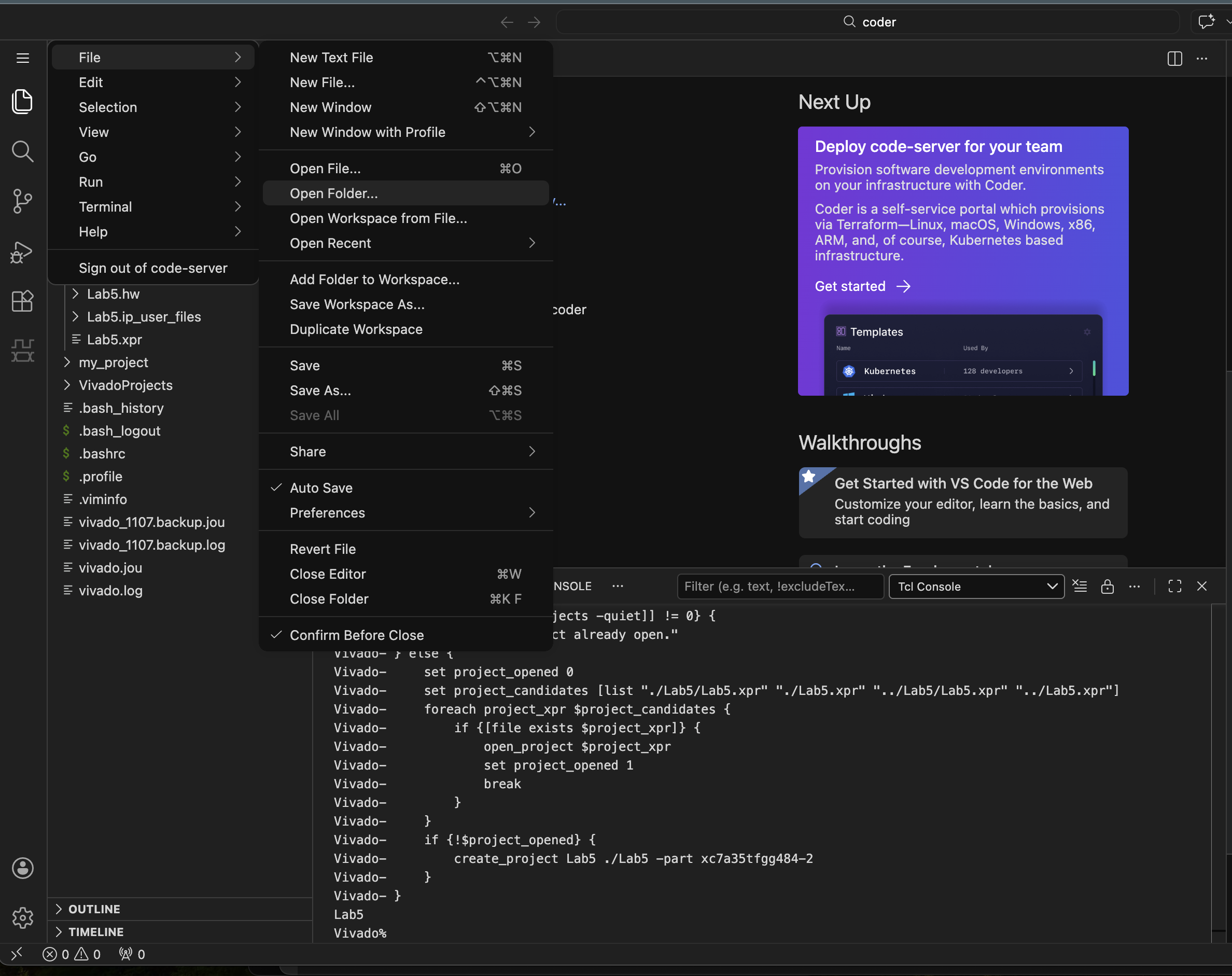

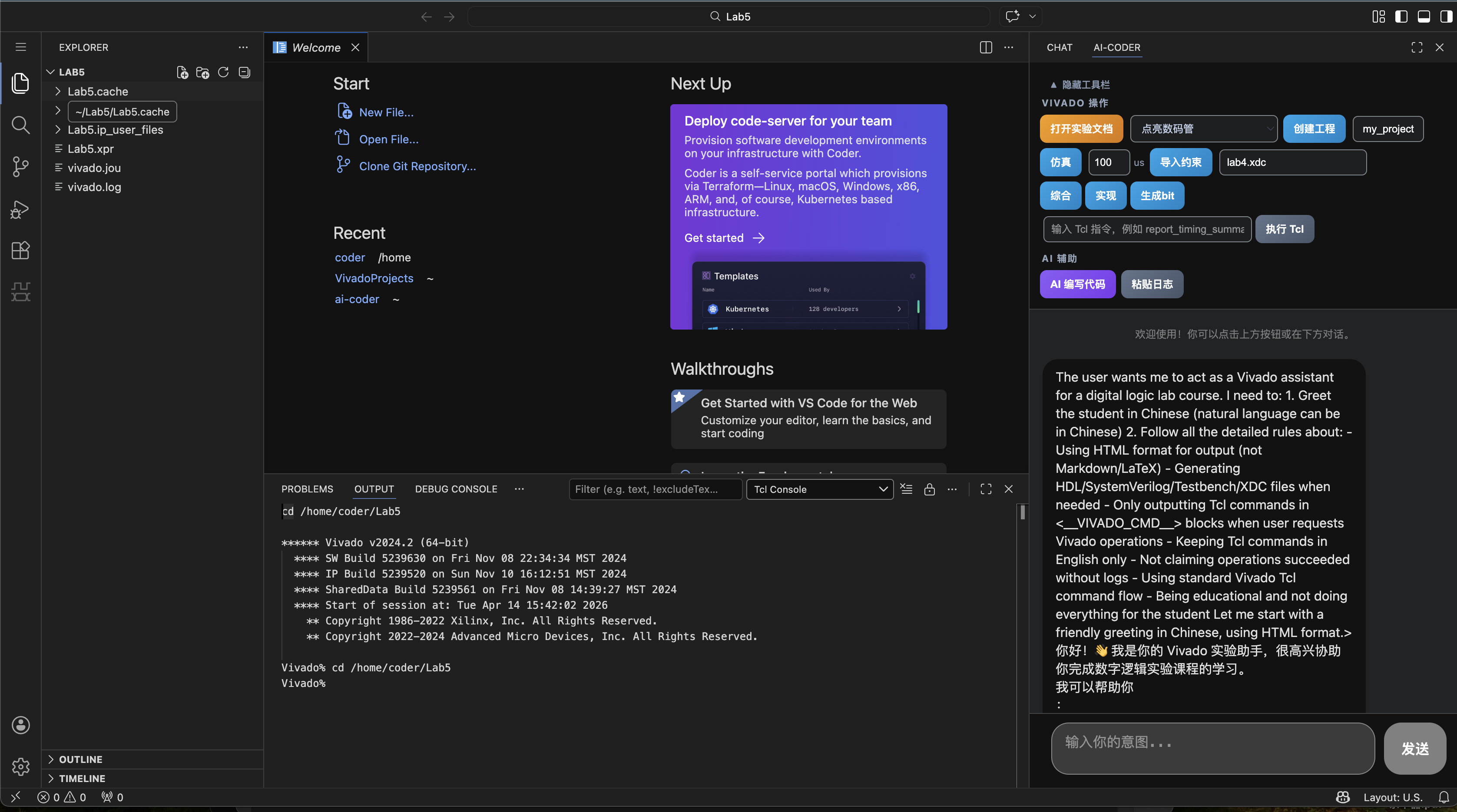

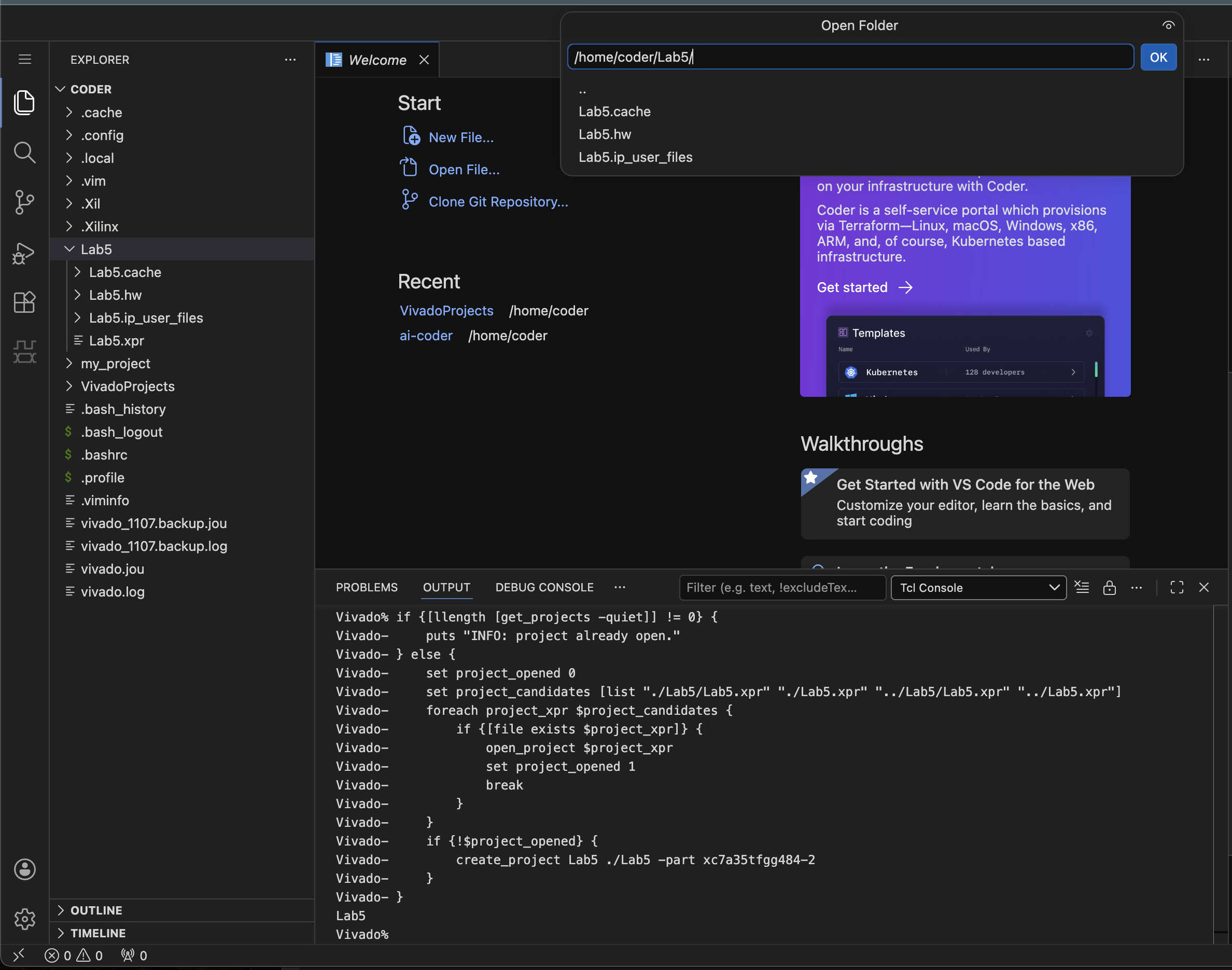

  1. 每个实验对应独立子文件夹（如Lab5），实验前需先打开对应子文件夹作为 VS Code 工作区，再进行后续操作。请在 VS code 菜单选择“文件 -> 打开文件夹...”，打开最新工程目录(例如下图打开了Lab5)

AI-Coder 界面

AI-Coder 界面

AI-Coder 界面

  1. 在 Vivado 操作区点击 “打开实验文档”，在下拉框直接选择四位全加器即可跳转对应实验说明。

  2. 从下拉框选择实验（点亮数码管 / 四位全加器 / 计数器 / 串行密码锁 / 静态存储器访问）

  3. 浏览器会打开对应实验页面

第三步：使用 AI 编写代码与testbench

方式一：一键生成（推荐）

  1. 在底部输入框中粘贴本次实验的设计需求以及 实验五 四位全加器 中给定的参考代码，例如以下需求与源码( 也可以直接粘贴需求)：
实验五：四位全加器。
用元件例化的方式设计实现一个四位全加器。
先编写一位全加器 full_adder（输入 A、B、Cin，输出 F、Cout），
再用 4 个 full_adder 例化组成四位全加器 Adder（输入 A[3:0]、B[3:0]、Cin，输出 F[3:0]、Cout）。
同时编写 Testbench 进行功能验证。
管脚约束：A[3:0] 对应 IO1~IO4，B[3:0] 对应 IO6~IO9，Cin 对应 IO5，
F[3:0] 对应 IO17~IO20，Cout 对应 IO16。

此外，如果要检测代码是否生成正确可让AI生成testbench，可以通过第四步仿真生成的波形图或test cases检测其是否正确，

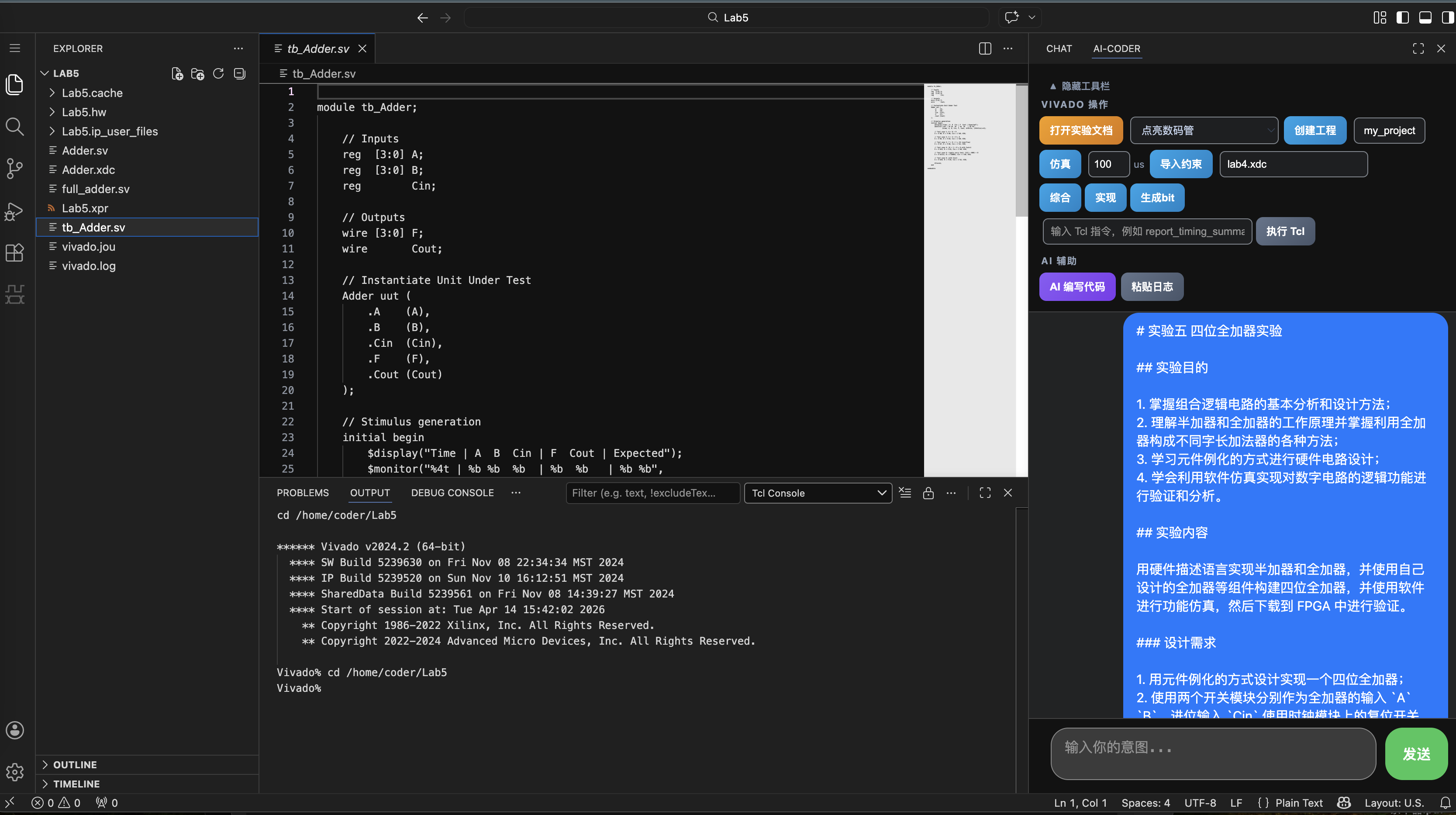

以下为生成代码后的示意图：

AI-Coder 界面

  1. 点击 "AI 编写代码" 按钮，或直接点击 "发送"。

AI 会根据你的描述，自动生成以下文件并写入工作目录：

文件 说明
full_adder.sv 一位全加器模块
Adder.sv 四位全加器顶层模块（例化 4 个 full_adder）
Adder_tb.sv 仿真测试文件
Adder.xdc 管脚约束文件

testbench 名称限制

当前实现检测将 testbench 加入仿真 sim_1 有名称要求：前缀匹配 tb*.v 或后缀匹配 *_tb.v。建议让 AI 生成前先约定好文件名。

方式二：对话式逐步生成

你也可以通过多轮对话逐步完善设计：

  1. 先发送：请帮我编写一位全加器 full_adder
  2. 确认无误后，再发送：用 4 个 full_adder 例化组成四位全加器 Adder
  3. 接着发送：为 Adder 编写 Testbench，覆盖多组输入组合
  4. 最后发送：生成 XDC 约束文件，A[3:0] 对应 IO1~IO4，B[3:0] 对应 IO6~IO9……

AI 自动写文件

AI 回复中如果包含文件块，插件会自动将文件内容写入你的工作目录。你可以在 VS Code 的文件浏览器中看到新生成的文件。

补充：使用“设置顶层”按钮

为减少工程设置错误，第三步生成代码和 testbench 后，建议顺手设置一次顶层，而不要只依赖手动执行 Tcl。

“设置顶层”区域位于 “仿真” 按钮附近，包含：

  • 顶层名输入框
  • fileset 选择框（sources_1 / sim_1）
  • “设置顶层” 按钮

使用方法如下：

  1. 在输入框填写模块名，不要填写文件名；例如填 tb_adder，不要填 tb_adder.v
  2. 若设置设计顶层，选择 sources_1；若设置仿真顶层，选择 sim_1
  3. 点击 “设置顶层”，系统会自动执行设置并回读确认结果

输入框中已提供示例占位文案：例如 tb_adder（不带 .v）。

推荐用法

综合前可将 Adder 设为 sources_1 的顶层；仿真前可将 tb_adder 或 Adder_tb 设为 sim_1 的顶层。若仿真识别不到 testbench，可优先使用此按钮修正，而不是手动输入 Tcl。

第四步：功能仿真

  1. 在 “仿真” 按钮旁设置时间（默认 100，单位 us）
  2. 点击 “仿真”。

当前仿真流程已升级，自动做以下事情：

  • 确保工程已打开
  • 扫描当前目录 Verilog 文件并分类加入 sources_1 / sim_1
  • 自动更新编译顺序
  • 自动检查/尝试设置 sim_1 top
  • 执行仿真命令序列： launch_simulation -> open_vcd -> restart -> log_vcd -> run xxxus -> close_vcd -> close_sim

仿真启动后，会生成dump.vcd文件，你可以利用VaporView插件打开，加入信号再在其中观察 A、B、Cin、F、Cout 各信号的变化，验证全加器的功能是否正确。标准的testbench应该还会有cases test，你也可以读取其在Vivado中的输出进行debug。

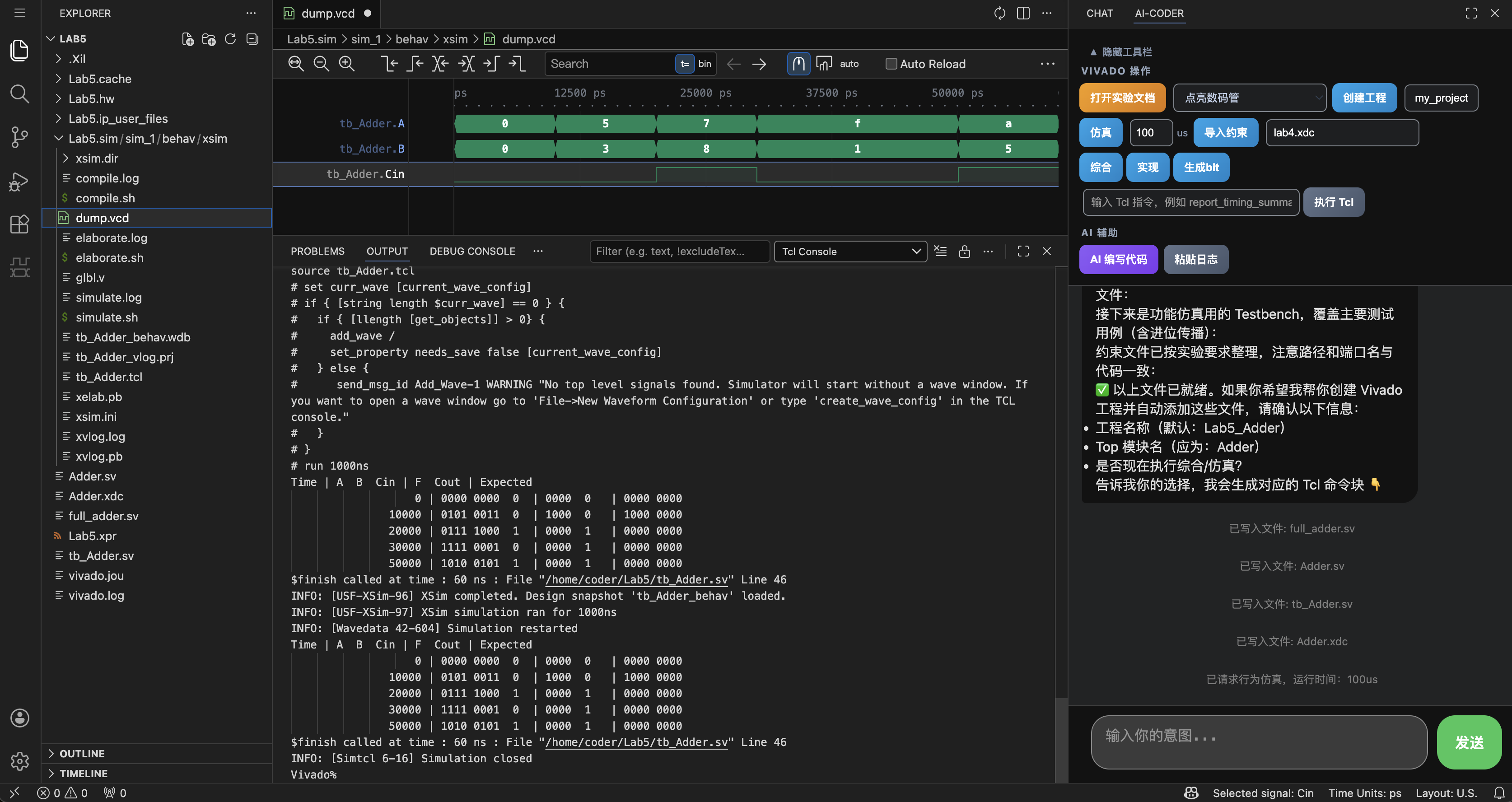

以下为仿真成功的提示。一是输出部分没有报Error，且testbench的cases均通过，二是Lab5_sim1目录下出现了dump.vcd波形图文件，我们可以借助 VaporView查看。

AI-Coder 界面

previous response id

与 AI 交互时，系统会展示 prid，将其完整复制（连带prid前缀）到输入框中并发送，可以返回到以前对话的状态。

常见失败原因

如果提示 sim_1 top is empty，通常是 testbench 未识别或命名不匹配，请检查 tb 文件名与模块名。

第五步：导入约束文件到工程

  1. 在第二步打开的实验文档中，在页面中找到管脚约束（XDC）部分，复制并保存为本地目录 .xdc 文件（例如 lab5.xdc）。
  2. 在 “导入约束” 旁输入你的 XDC 文件路径（可直接用默认 labX.xdc）
  3. 点击 “导入约束”。

插件会执行类似：

set xdc_path "lab5.xdc"
if {[file exists $xdc_path]} {
    catch {remove_files [get_files $xdc_path]}
    catch {add_files -fileset constrs_1 -norecurse $xdc_path}
    update_compile_order -fileset constrs_1
}

若路径错误，会提示 xdc file not found。

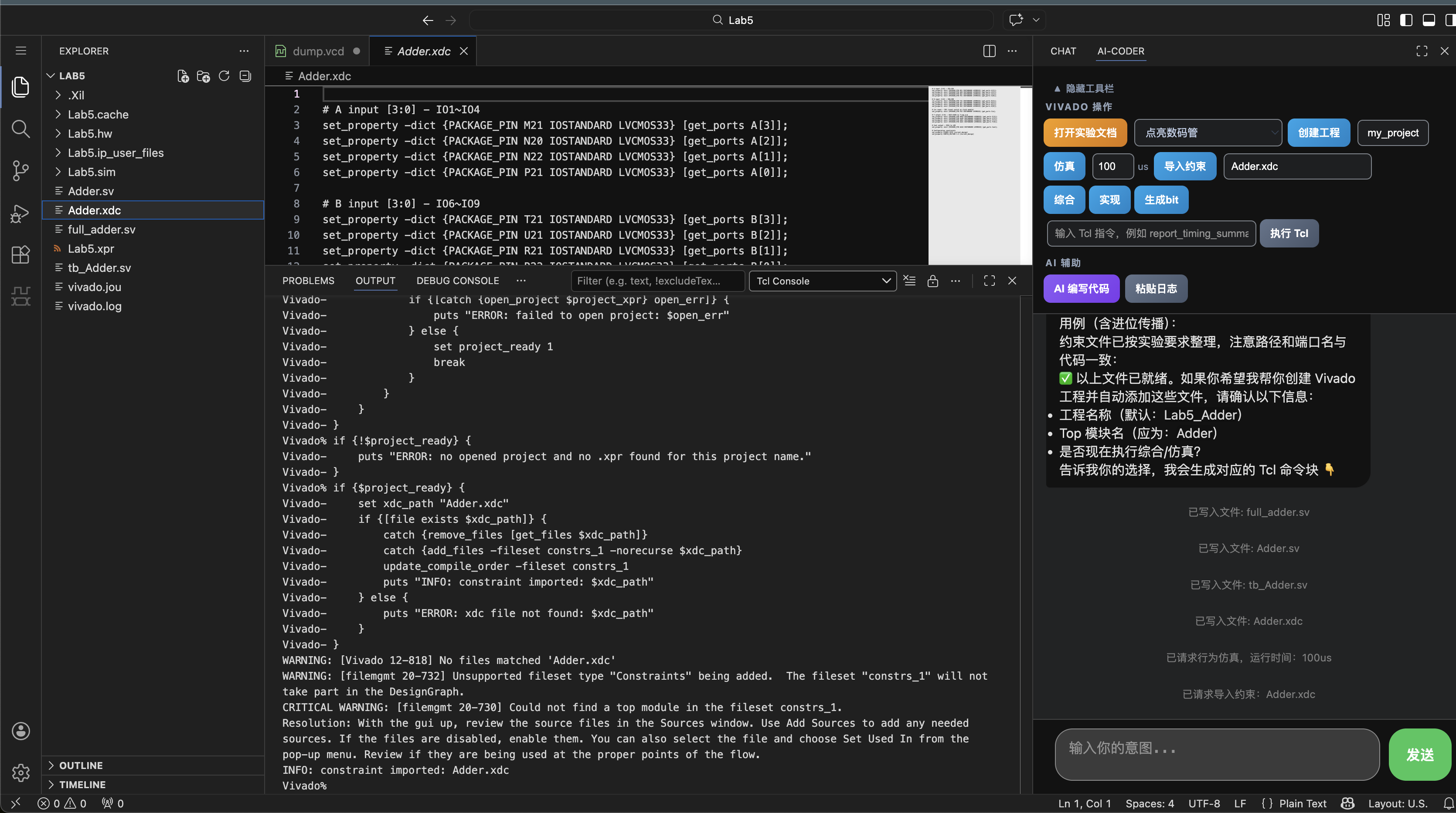

以下展示了一个添加Adder.xdc的例子，可以看到输出端无Error且报INFO: constraint imported: Adder.xdc，则说明顺利添加约束。

AI-Coder 界面

务必核对管脚映射

如果让AI生成，其生成的管脚约束应与 实验五 四位全加器 中给出的约束及实际硬件接线一致，请仔细核对后再进行综合。AI 生成的约束很可能有错误，因此生成代码后，建议直接使用实验文档的官方版本覆盖 AI 生成的 xdc 文件。

第六步：综合

点击 “综合” 按钮，插件会在确保工程打开后执行：

reset_run synth_1
launch_runs synth_1
wait_on_run synth_1

等待 Tcl Console 中出现 synth_1 complete 字样，表示综合完成，这一步将Verilog代码转换成FPGA真正能实现的硬件逻辑结构。

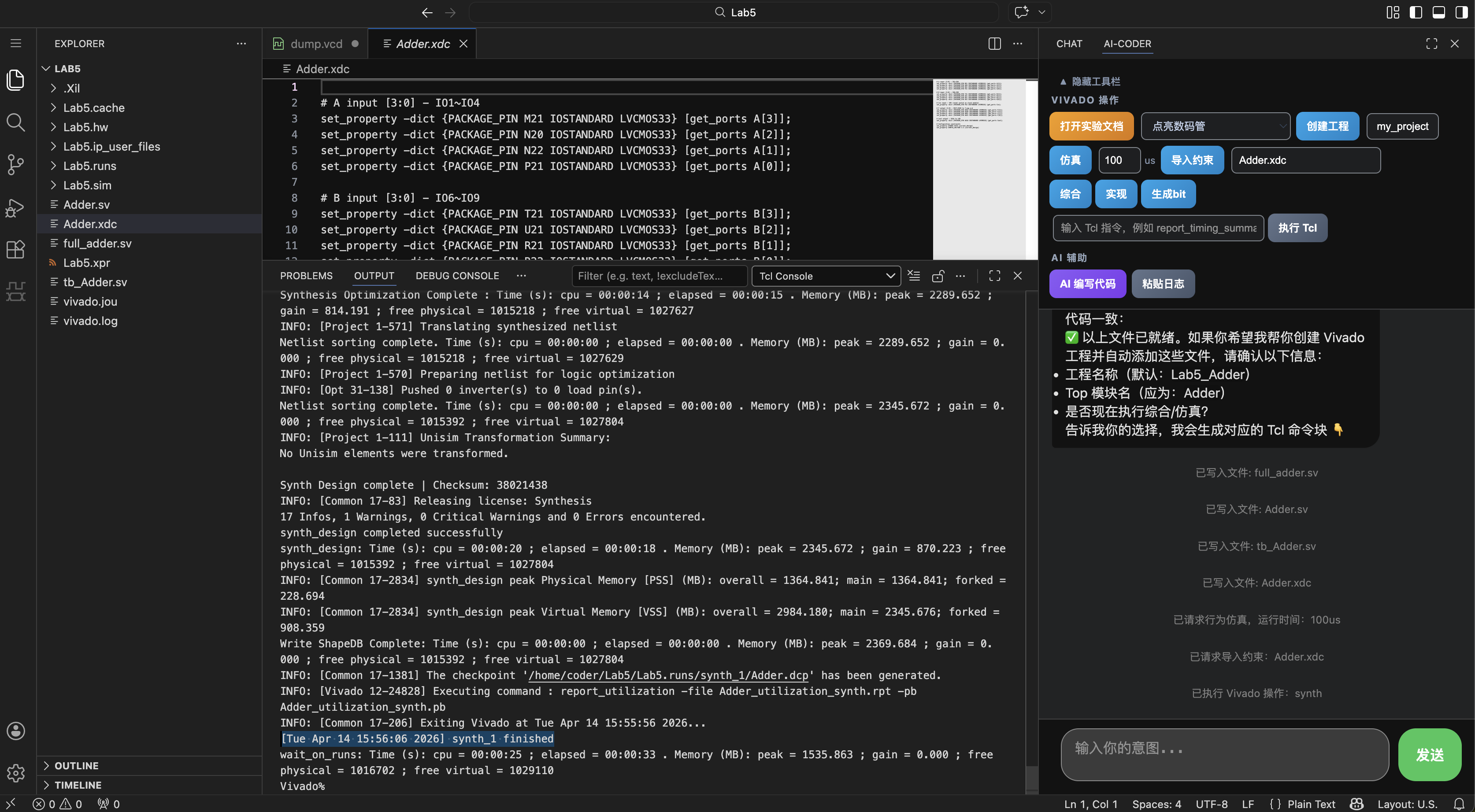

以下为成功展示： AI-Coder 界面

第七步：实现

点击 “实现” 按钮，执行：

reset_run impl_1
launch_runs impl_1
wait_on_run impl_1

等待 Tcl Console 显示 impl_1 complete，这一步将综合后的逻辑网表真正映射到FPGA芯片的物理资源。

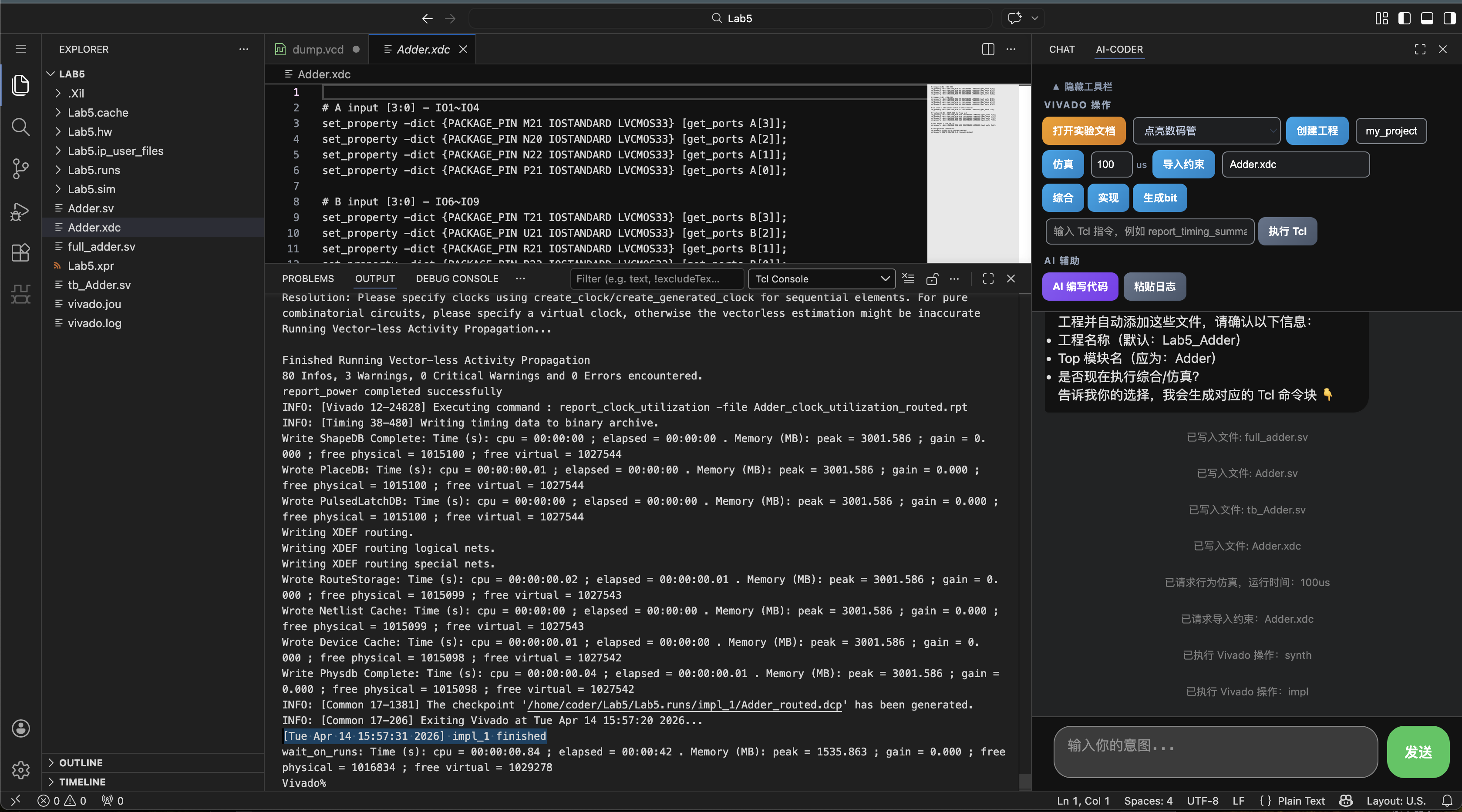

以下为成功展示：

AI-Coder 界面

第八步：生成 Bitstream

点击 “生成bit” 按钮，执行：

open_run impl_1
write_bitstream -force [get_property DIRECTORY [current_run]]/[get_property TOP [current_fileset]].bit

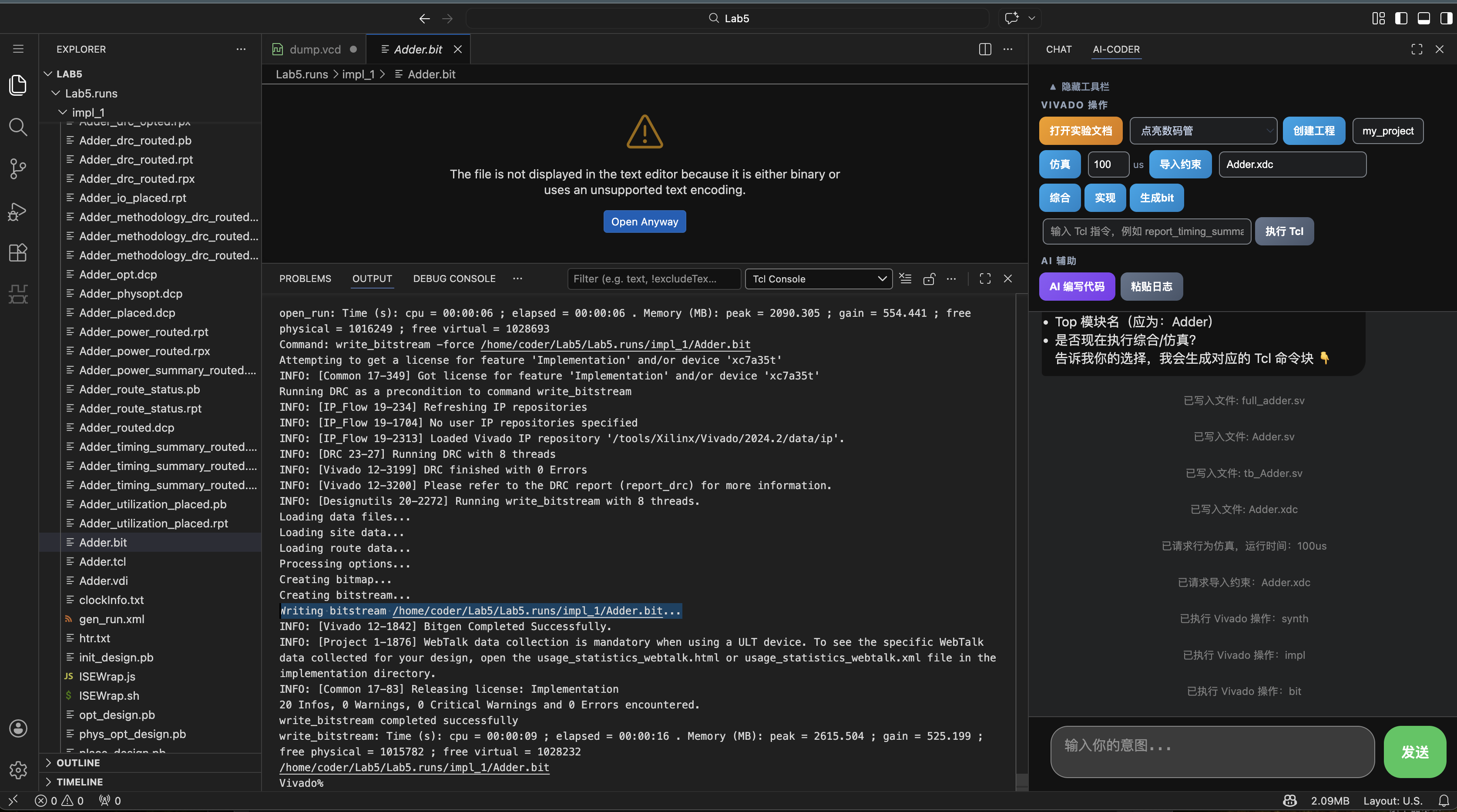

生成完成后，.bit 文件会出现在工程目录的 impl_1 运行目录中，可用于下载到 FPGA。如下图所示：

AI-Coder 界面

若报 NSTD-1 / UCIO-1，说明约束未正确导入或端口名不匹配，请回到第二、五步检查。

烧板子

需要先安装 OpenOCD，参考 OpenOCD官网，例如 Mac 用户可以通过如下命令安装：

brew install openocd

WinUSB驱动

Windows 用户可能需要配置WinUSB驱动，步骤如下 1. 插入 FT2232HL 模块，打开 Zadig 软件，点击选项→ 勾选List All Devices。 2. 在设备列表中选择FT2232HL 的 Channel A（注意：仅替换 Channel A 驱动，保留 Channel B 的串口功能）。 3. 右侧驱动选择WinUSB，点击Replace Driver，等待驱动安装完成。 4. 验证：设备管理器中通用串行总线设备下能看到 WinUSB 设备，无黄色感叹号。

还需要一个对应于板子型号的配置文件：openocd_xc7a35t.cfg。

随后下载第八步生成的 .bit 文件，并将其与下载的 .cfg 文件放置在同一目录。之后在此目录下打开终端，运行以下命令即可烧板并进行硬件测试：

openocd -f openocd_xc7a35t.cfg -c "init; pld load 0 YOUR_DESIGN.bit; exit"

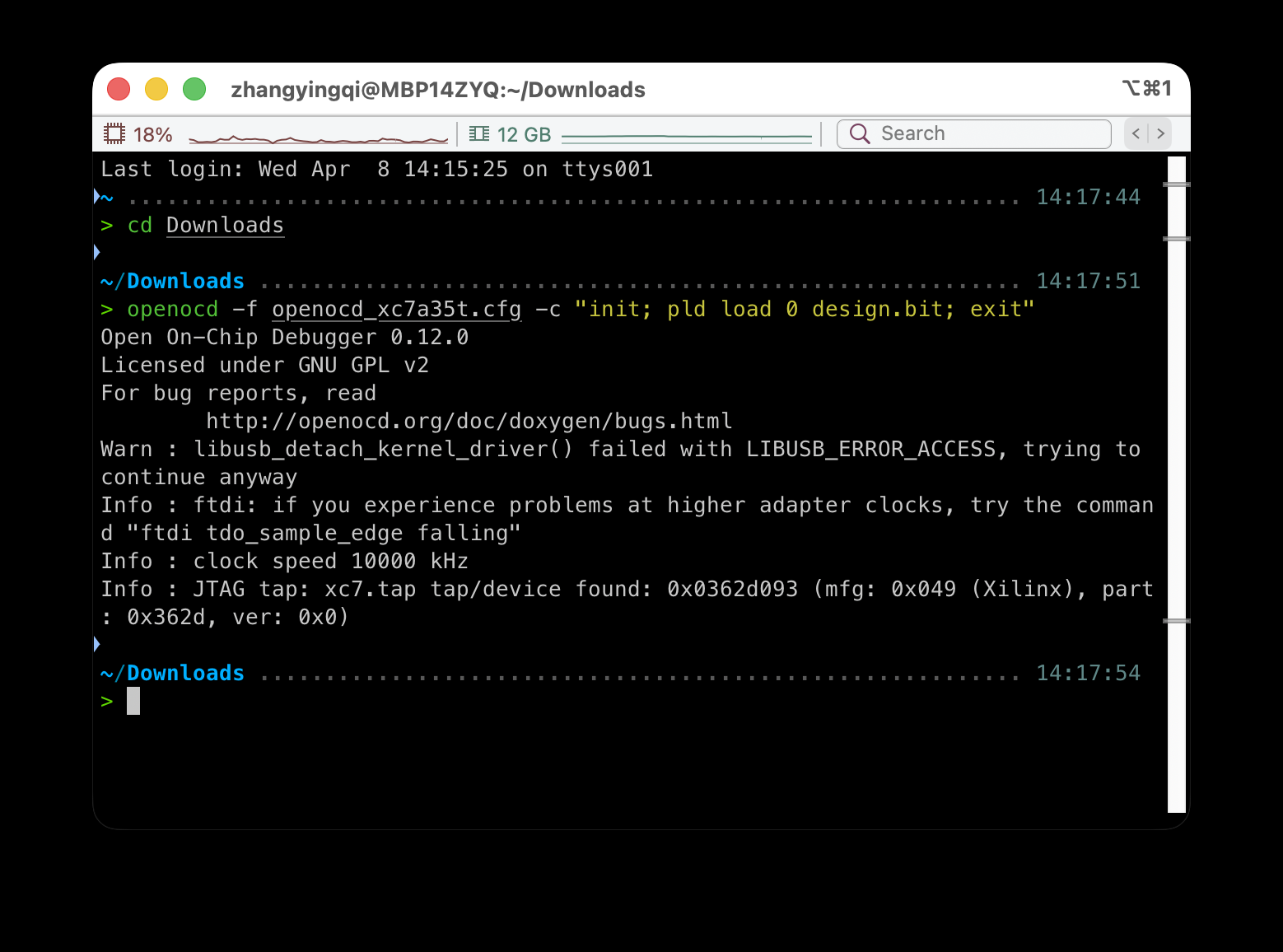

如图 openocd.png

注意在命令中使用你生成的 .bit 文件。

手动在命令行输入 Tcl 执行

由于Vivado输出和终端不是同一个Vivado，无法在终端直接输入命令。在 Vivado 操作区最后有 “执行 Tcl” 输入框与按钮：

  1. 输入一条 Tcl 指令（例如 report_timing_summary）
  2. 点击 “执行 Tcl”，命令会直接发送到 Vivado Tcl Console。

适用于临时诊断、手动修复和高级操作。

错误排查与纠正

出现错误时可用 “粘贴日志”：

  1. 点击 “粘贴日志”，自动把最近 Tcl Console 输出放入输入框
  2. 在日志前/后补一句问题描述（如“实现失败，帮我定位”）
  3. 点击 “发送” 让 AI 分析。

FAQ

  1. Q：AI-Coder插件在侧边栏找不到了/打开后空白怎么办？\ A：① 快捷键快速唤醒：Windows/Linux按Ctrl+Alt+B，Mac按Command+Option+B；② 若仍空白，刷新网页等待1-2分钟让容器和Vivado后台进程加载完成，不要反复点击按钮导致进程卡死。

  2. Q：关闭页面重进后，AI的对话历史不见了怎么办？\ A：目前插件暂不支持会话持久化，建议提前右键点击左侧边栏的AI-Coder图标→选择「移动到右侧边栏」，避免切换代码/波形页面时会话被自动回收；若会话丢失，可重新描述需求或粘贴 prid 继续交互即可。

  3. Q：重启容器后之前写的代码/工程不见了怎么办？\ A：仅~/（即/home/coder/）目录下的文件会持久化存储，其他路径（如/opt、/tmp等）的文件会随容器重启丢失。建议所有实验统一存放在~/VivadoProjects/[实验名]路径下，例如本次实验为~/VivadoProjects/Lab5。

  4. Q：刷新页面后需要重新创建工程吗？\ A：不需要，只要工程存放在持久化存储目录下，重进后打开对应实验文件夹，插件会自动打开已有工程，不会覆盖原有代码。

  5. Q：登录后卡顿/操作无响应怎么办？\ A：登录后等待5-10秒钟让Vivado后台进程启动完成再操作；若仍卡顿可刷新页面，或联系助教重置容器。

  6. Q：为什么创建完工程，AI生成的文件找不到/插件识别不到工程？\ A：创建完工程后，必须打开工作文件夹：① 先在~/VivadoProjects下创建Lab5工程；② 菜单选「文件→打开文件夹」选中Lab5作为当前工作区。

  7. Q：路径/文件名带中文/空格，编译报错怎么办？\ A：所有工程目录、文件名、模块名仅可使用英文、数字、下划线，禁止出现中文、空格、特殊字符（如@、中文括号等），否则会出现不可定位的编译错误。请将路径中的中文/特殊字符修改为英文后重试。

  8. Q：想重新做实验，怎么删除旧工程？\ A：在左侧文件浏览器找到旧工程文件夹，右键删除即可，再输入新的工程名点击「创建工程」即可创建全新工程。

  9. Q：怎么让AI生成的代码更符合要求？\ A：提需求时明确约束即可，比如本次实验可以直接说：\ 用元件例化方式实现四位全加器，要求：① 一位全加器模块名为full_adder；② 四位顶层模块名为Adder；③ Testbench文件名为Adder_tb.sv，符合*_tb命名规则，覆盖进位为0、进位为1、溢出等边界用例。\ 若AI生成的代码有错误，直接指出问题即可修改，无需重发全部需求，比如“刚才生成的全加器进位逻辑错误，应改为(A&B)|(A&Cin)|(B&Cin)，请修正”。

  10. Q：可以手动修改AI生成的代码吗？还是必须用AI生成的内容？\ A：完全可以手动修改，AI仅作为辅助工具，你可以根据设计需求任意调整代码，修改后保存再重新执行仿真/综合即可。

  11. Q：AI回复了代码，但没有自动写入到文件里怎么办？\ A：① 确认你已经打开了实验文件夹作为工作区，文件有写入权限；② 可以手动复制AI输出的代码块，新建对应名称的文件粘贴保存即可。

  12. Q：testbench命名符合要求，但还是识别不到怎么办？\ A：testbench需要同时满足两个规则：① 文件名符合tb_*.v/*_tb.v/tb_*.sv/*_tb.sv规则；② 文件内的模块名和文件名完全一致（Linux大小写敏感，比如adder_tb和Adder_tb会被识别为不同文件）。若仍识别不到，可手动执行Tcl命令指定仿真顶层（替换为你的testbench模块名）：\ set_property top Adder_tb [get_filesets sim_1]

  13. Q：仿真报错sim_1 top is empty怎么办？\ A：① 先检查testbench文件名和模块名是否符合命名规则；② 若符合仍报错，执行问题12中的Tcl命令手动指定仿真顶层，再重新点击仿真。

  14. Q：仿真生成的波形全是X/没有信号变化怎么办？\ A：① 检查testbench是否对输入信号进行了初始化（比如在initial块中给A、B、Cin赋初值）；② 确认仿真时间足够长（默认100us不够可调整为200us或1ms）；③ 检查RTL代码是否存在位宽不匹配、信号未赋值等逻辑错误。

  15. Q：找不到仿真生成的dump.vcd文件怎么办？\ A：仿真成功后dump.vcd会生成在lab5.sim/sim_1/behav/xsim/dump.vcd下（以lab5为例），若没有则说明仿真失败，可查看AI-Coder输出的报错日志排查问题。

  16. Q：怎么查看仿真波形？\ A：打开dump.vcd文件→点击Netlist View，在VaporView左侧信号栏选中需要观察的信号（如A[3:0]、F[3:0]、Cout），拖拽到波形区即可查看时序。testbench的打印信息会直接显示在AI-Coder输出日志中，可直接查看测试用例是否全部通过。

  17. Q：点击综合/实现后卡住不动，长时间没有输出怎么办？\ A：综合通常耗时1-3分钟，实现耗时2-5分钟，若超过10分钟仍无输出，可能是Vivado出错，可刷新页面重进后重试。

  18. Q：生成Bitstream时报NSTD-1/UCIO-1错误怎么办？\ A：这是约束不匹配导致的，按以下步骤排查：① 执行Tcl命令get_ports *，查看输出是否包含顶层模块的所有端口，若没有则重新导入约束文件；② 对比XDC文件中get_ports后的端口名与get_ports *的输出是否完全一致（大小写、下划线均需匹配）；③ 确认你使用的是实验文档提供的官方约束，而非AI生成的错误约束；④ 执行Tcl命令get_files -fileset constrs_1确认约束文件已被正确加入工程。

  19. Q：生成完Bitstream找不到.bit文件怎么办？\ A：生成的bit文件默认路径为./Lab5.runs/impl_1/Adder.bit（对应你的工程名和顶层模块名），也可执行Tcl命令get_property DIRECTORY [current_run]查看输出目录。

  20. Q：综合/实现失败了怎么办？\ A：直接点击AI-Coder的「粘贴日志」按钮，补充问题描述（如“综合失败，帮我定位原因”）发送给AI即可自动分析报错，无需手动翻日志。

  21. Q：烧写命令里的YOUR_DESIGN.bit要怎么改？\ A：替换为你实际生成的bit文件名，例如本次实验生成的顶层模块是Adder，则bit文件名为Adder.bit，修改后的命令为： openocd -f openocd_xc7a35t.cfg -c "init; pld load 0 Adder.bit; exit"

  22. Q：烧写时报错Error: libusb_open() failed with LIBUSB_ERROR_ACCESS怎么办？\ A：① Linux/Mac系统：在烧写命令前加sudo执行，或执行sudo usermod -aG dialout $USER将用户加入串口组，重启终端后即可无需sudo烧写；② Windows系统：确认已按照指导书要求安装了WinUSB驱动，且选择的是FT2232HL的Channel A（不要选错Channel B，否则串口功能会失效）。

  23. Q：烧写成功后，实验箱没有输出/功能不对怎么办？\ A：可排查：① 确认仿真时功能完全正确；② 核对XDC约束的端口名、管脚号与实验文档要求完全一致，确认没有错误约束；③ 确认实验箱已上电，拨码开关、LED等外设接线正确；④ 重新生成Bitstream后再次烧写。

  24. Q：Windows系统安装WinUSB驱动后仍识别不到设备怎么办？\ A：① 打开设备管理器，确认FT2232HL Channel A 无黄色感叹号；② 若仍有感叹号，重启电脑后重新用Zadig替换驱动，注意不要选错Channel B。

  25. Q：怎么手动执行Vivado命令？\ A：在AI-Coder面板的「执行Tcl」输入框输入需要执行的命令（如report_timing_summary），点击按钮即可直接发送到Vivado Tcl Console执行，适用于高级诊断和手动修复。

  26. Q：遇到报错怎么高效反馈给助教？\ A：请提供以下信息：① 你操作到哪一步出现的问题；② 完整的报错日志；③ 你已经尝试过哪些解决方法，助教可以更快帮你定位问题。
