烧录到 FPGA

安装 OpenOCD

需要先安装 OpenOCD。可参考 OpenOCD 官网。

Mac 用户可使用：

brew install openocd

Windows 用户可以下载 openocd-v0.12.0-i686-w64-mingw32.tar.gz，解压后添加到 PATH。

Windows 用户可能还需要配置 WinUSB 驱动：

1. 插入 FT2232HL 模块，打开 Zadig 软件，点击 选项，勾选 List All Devices。
2. 在设备列表中选择 FT2232HL 的 Channel A。注意仅替换 Channel A 驱动，保留 Channel B 的串口功能。
3. 右侧驱动选择 WinUSB，点击 Replace Driver，等待驱动安装完成。
4. 在设备管理器中确认 通用串行总线设备 下能看到 WinUSB 设备，且无黄色感叹号。

下载配置文件并烧写

下载板卡配置文件：openocd_xc7a35t.cfg。

随后下载生成的 .bit 文件，并将 .bit 文件与 .cfg 文件放在同一目录。在此目录下打开终端，运行：

openocd -f openocd_xc7a35t.cfg -c "init; pld load 0 YOUR_DESIGN.bit; exit"

将命令中的 YOUR_DESIGN.bit 替换成你实际生成的 bit 文件名。例如本实验通常为 Adder.bit：

openocd -f openocd_xc7a35t.cfg -c "init; pld load 0 Adder.bit; exit"

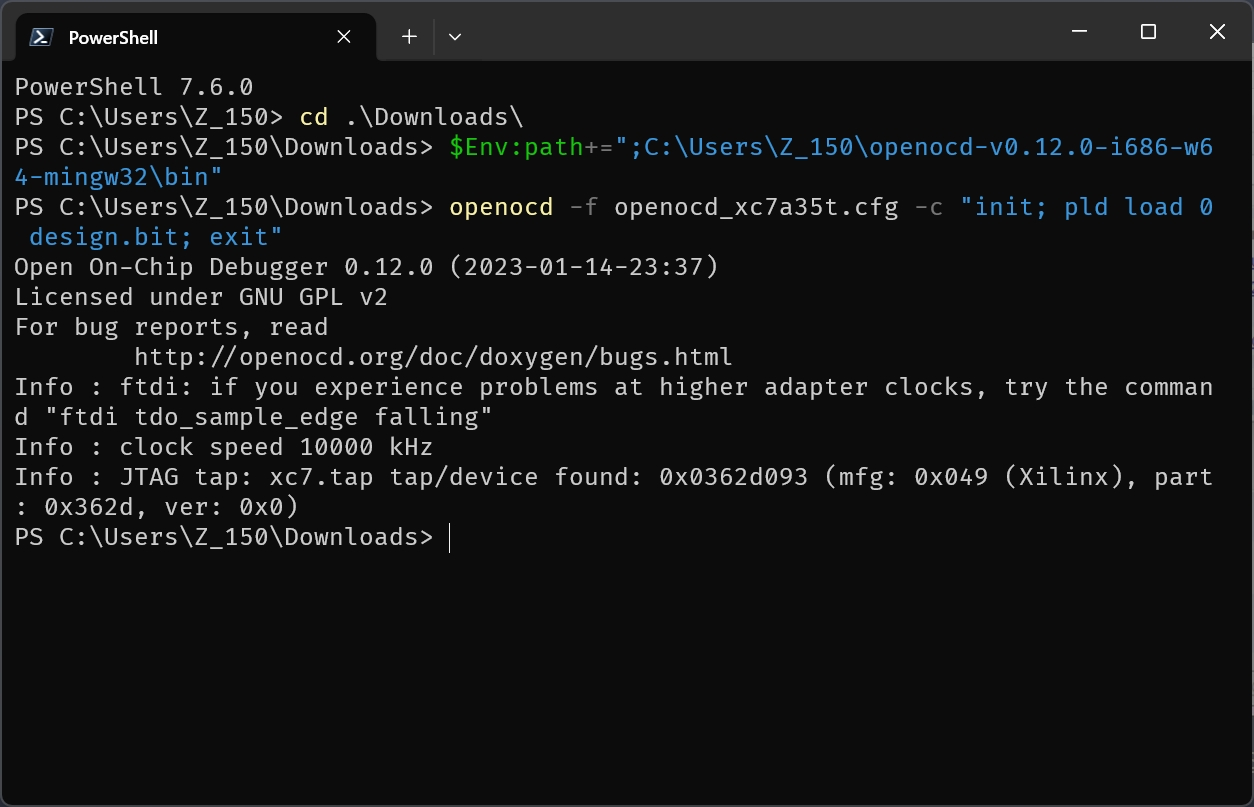

烧写示例如下：

远端新增的示例图也保留在本目录中：

作者：j0ey-yu
